REFERENCE : CANIV…./

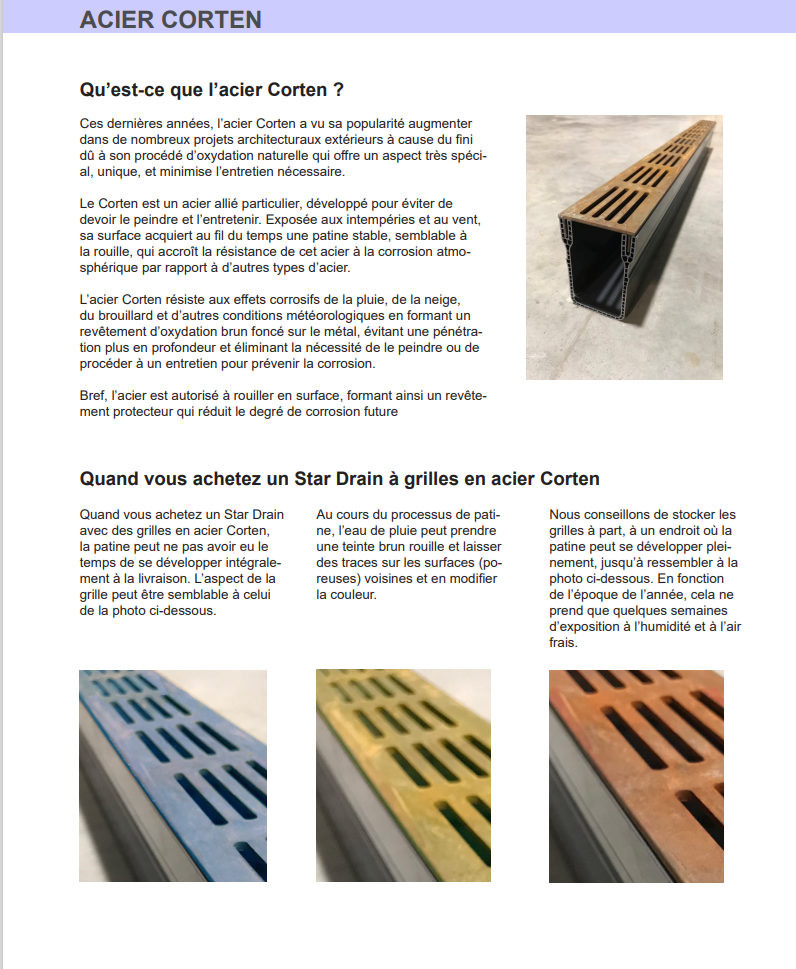

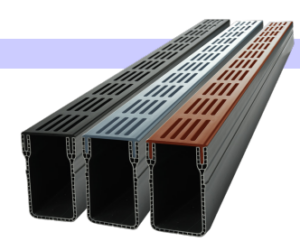

DESCRIPTIF : Système de drainage simple et discret, constitué de pièces en PVC extrudé de haute qualité. Les rigoles sont faciles à installer, même en auto construction. Les éléments, disponibles dans des longueurs de 1 000 mm, peuvent être aisément assemblés grâce à de pratiques pièces de jonction collées et clipsées sur les conduits par le dessous. Les rigoles peuvent également être raccourcies facilement à des longueurs adéquates à l’aide d’une scie à métaux ou d’une meuleuse d’angle. Les conduits sont placés avec des grilles insérées au-dessus, soit en aluminium noir ou gris naturel, soit en acier Corten. Les grilles stabilisent les rigoles et créent une jolie transition entre la rigole et le pavement environnant.

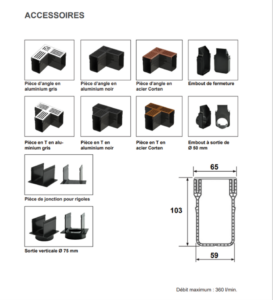

Toute une panoplie d’accessoires sont disponibles pour le système de drainage : pièces de jonction, d’extrémité, d’angle et en T. Le drainage est réalisé soit par le bas de la rigole, avec une sortie verticale, soit par la pièce d’extrémité, avec une sortie horizontale.
GARDENDRAIN relève de la classe de charge A15 (1,5 tonne) NON CARROSSABLE : zones à trafic léger, utilisées exclusivement par des piétons, cyclistes, etc.. Fabriqué en Belgique. Importé des Pays Bas
CARACTERISTIQUES
Débit 300 litre / minutes
CONSEILS D’UTILISATIONS

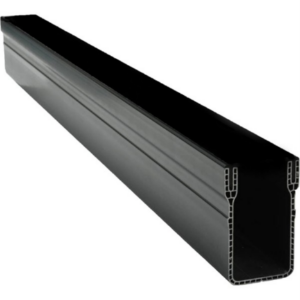

GARDENDRAIN est une rigole linéaire constituée d’un conduit en plastique (PVC) et d’une grille en aluminium ou en acier Corten. Cette rigole est installée autour de l’habitation, là où la charge de trafic n’est pas lourde (piétons, valises à roulettes, vélos, etc.).
- Vous pouvez aisément évacuer l’eau provenant des rigoles vers les égouts ou un système d’infiltration. Et ce à travers une sortie par le côté ou par le bas. En évacuant l’eau vers un système d’infiltration, non seulement vous participez à la durabilité, mais en outre vous améliorez l’équilibre hydrique du sol.
- Pour une sortie horizontale, utilisez l’embout ouvert intégrant une sortie de Ø 30 mm, Ø 50 mm ou Ø 75 mm en fonction du modèle de rigole. Pour une sortie verticale par le fond, utilisez la pièce de jonction à sortie verticale (découvrez les deux pièces de jonction disponibles parmi les accessoires). Pour une sortie verticale par le fond, commencez par forer un trou de 45 à 50 mm (ou de 90 à 95 mm selon le modèle de rigole) dans le fond de la rigole en utilisant une scie-cloche. Collez et installez ensuite la pièce de jonction de sortie sur la face inférieure du conduit.
Attention:
- Raccordez un nombre adéquat de sorties par série de rigoles en fonction de la zone d’afflux d’eau. Vous pouvez prévenir les odeurs en installant un siphon lors du raccordement au réseau d’égouttage des eaux usées.
- Creusez une tranchée d’environ 15 cm de profondeur pour les fondations. Celles-ci doivent avoir au minimum : 5 cm de haut et 10 cm de large.
- Versez du sable stabilisé dans la tranchée à raison de 1/3 (rapport ciment/sable). Adaptez le mélange à la hauteur désirée. Clipsez les pièces de jonction autour des conduits et installez-les de façon à les amener à la bonne hauteur. Remplissez la tranchée jusqu’au bas du pavement avec du ciment C35/45. N.B. : laissez toujours la grille dans le conduit durant l’installation pour éviter toute déformation de ce dernier.
- Compactez soigneusement la bande de fondation autour de la rigole, en conservant à cette dernière sa forme d’origine.
CONSEIL :
– Avec un nouveau pavement, nous vous conseillons de tendre un fil pour déterminer le niveau de la hauteur. Placez toujours la grille 4 mm sous le fil.
– En cas d’installation de la rigole dans un pavement existant, nous vous recommandons de réaliser un gabarit en bois de la hauteur désirée, que vous pourrez enlever par la suite.
– Quand la rigole est posée le long d’un mur droit, les pattes de la pièce de jonction doivent être coupées de ce côté-là
